汽車遮陽板脫鉤耐久試驗臺系統核心構成與技術亮點

1. 核心測試功能：

• 動作模擬：精準模擬遮陽板“脫鉤”與“入鉤”的日常使用動作。

• 關鍵參數測量：直接采集“脫鉤力”和“入鉤力”這兩個評判耐久性與品質的核心力學指標。

• 環境模擬：在-30°C 至 +85°C 的寬溫范圍內進行測試，驗證溫度對材料（如塑料件、彈簧）和機構性能的影響。

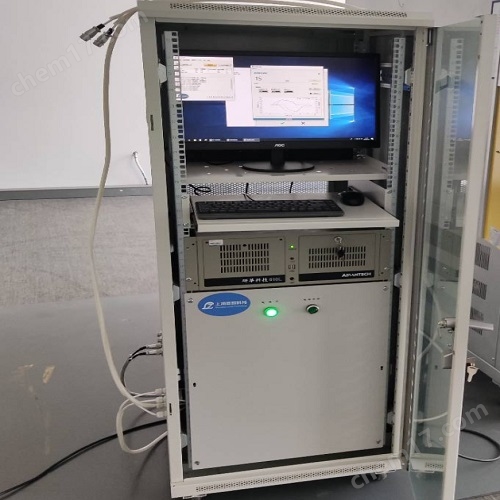

2. 硬件選型解析：

• 運動控制卡：控制伺服電機的位移、速度實現動作曲線的可編程化。

• 模擬量采集卡：高精度采集傳感器傳來的模擬電壓/電流信號，并將其轉換為數字量供軟件處理。研華產品以穩定性和工業兼容性著稱。

• 高低溫伺服電機：是系統的核心執行器。不僅提供精確的位置和速度控制，其特殊的材料和設計確保了在特殊溫度下仍能穩定運行，這是實現高低溫測試的前提。

• 高低溫負荷傳感器：直接安裝在執行末端，確保測量的力值信號準確可靠。

3. 軟件系統：

• 參數設置：靈活設置脫鉤/入鉤的行程、速度、循環次數等。

• 實時監控：顯示力-位移、力-時間等實時曲線。

• 數據記錄：完整保存每次測試的原始數據、過程曲線和關鍵結果（如zui大/最小力值、循環次數等）。

• 流程控制：控制測試開始、暫停、停止，可能包含安全互鎖邏輯。

• 開發平臺：采用 Qt框架 編寫上位機軟件是明智之選。Qt具有優秀的跨平臺能力、豐富的GUI組件庫以及強大的圖形繪制性能，非常適合需要實時繪制數據曲線的工業測控軟件。

汽車遮陽板脫鉤耐久試驗臺系統工作流程

1. 用戶在 Qt上位機 中設置測試參數（位移、速度、循環次數、溫度等）。

2. 上位機通過運動控制卡向高低溫伺服電機發送指令，驅動機構執行“脫鉤”或“入鉤”動作。

3. 動作過程中，高低溫負荷傳感器實時檢測力信號。

4. 力信號通過模擬量采集卡被上位機采集。

5. Qt軟件同步進行：

• 實時處理：將數據轉換為力值，并繪制動態曲線。

• 邏輯判斷：可設定力值閾值，用于判斷是否發生失效（如脫鉤力異常增大或減小）。

• 數據存儲：將時間戳、位移、力值等數據記錄到文件或數據庫。

6. 整個測試在高低溫試驗箱環境中循環進行，直至達到設定循環次數或發生故障。

• 安全與診斷：

• 緊急停機：增設硬件急停按鈕和軟件急停指令。

• 故障診斷：軟件可加入趨勢分析，如力值隨時間/循環次數的緩慢變化，提前預測潛在失效。

• 位移反饋：考慮增加額外的高低溫線性編碼器，直接測量實際位移，與電機指令位置形成閉環對比，提高系統精度和容錯性。

• 數據分析與管理：

• 自動化報告：測試結束后，自動生成包含測試條件、過程曲線、統計結果（均值、標準差、CPK值）的PDF報告。

• 數據庫集成：將測試結果與產品序列號、生產批次關聯，存入數據庫便于質量追溯和統計分析。

• 標準符合性：內置相關汽車或行業測試標準的分析模板，自動判斷測試是否合格。

• 系統擴展性：

• 模塊化設計：將運動控制、數據采集、數據管理等模塊解耦，便于未來替換硬件或增加新測試功能（如增加振動臺進行復合環境測試）。

• 多工位測試：通過擴展控制卡和設計多執行機構，可實現一臺主機控制多個測試工位，提升效率。

       該系統能夠為遮陽板產品的耐久性、一致性、環境適應性提供客觀、量化的評估數據，對于產品研發、質量控制和供應商審核都具有很高價值，符合汽車等行業對零部件驗證的嚴苛要求。提出的優化方向旨在使其更智能、更安全、更易于數據化管理。
